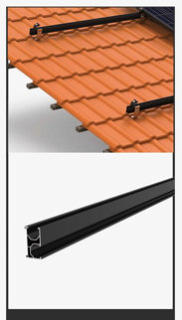

MONTAGESCHIENEN
hier für die vertikale Modulinstallation
UNTERKONSTRUKTION
gibt es auch für die horizontale Verlegung
MONTAGESYSTEM
hier für die vertikale Modulverlegung
NEWS
PV Montagesets für
Ziegeldächer inkl Dachhaken
für eine vertikale und
horizontale Verlegung.
JETZT bestellen
Das PV Montagesystem / Unterkonstruktion für Dachziegel und Ziegeldächer ist ein praxiserprobter Bausatz
für die Befestigung und Montage einer Photovoltaik-Anlage auf einem Schrägdach, Ziegeldach und
Pfannendach. Es enthält das wesentliche Befestigungsmaterial für die Erstellung der PV-Unterkonstruktion aus
Aluminium-Montageschienen und die Montage der Solarmodule.

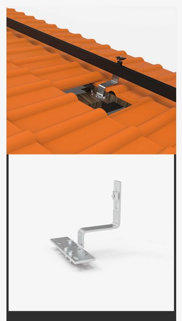

Die beinhalteten Dachhaken dienen der direkten Befestigung von Montageschienen auf der Holz-
Unterkonstruktion und werden vorwiegend für Pfannen- bzw.- Ziegeldächern aus Ton/Keramik oder Beton
eingesetzt.
Sachverständigen Büro J E N S B O E G E L | Anton-Grebe-Str. 49| D - 31139 Hildesheim| Telefon: +49 (0)5121 - 2 76 14
Bei der Montage wird von der üblichen senkrechten Verlegung der Solarmodule im klassischen Ein-
Schienensystem (also keine Kreuzschienenkonstruktion) ausgegangen. Die Solarmodule bzw. PV Module
sollten maximal 1200mm breit sein und eine Modulhöhe (Rahmenhöhe) von 30 - 45 mm haben.
Montagesystem für 1 Solarmodul
Aluminum Profile: Material: 6005-T5
Länge: 2 x 1250mm, Geeignet für 1 Solarmodul
von 1200mm Breite bei einem senkrechten
Aufbau, Gewicht: ca. 7 KG, incl.
Befestigungssschrauben / Klammern /
Dachhaken
€ 99,00
zzgl. Versand
Montagesystem für 2 Solarmodule
Aluminum Profile: Material: 6005-T5
Länge: 2 x 2400mm, Geeignet für 2 Solarmodule
von 1200mm Breite bei einem senkrechten
Aufbau, Gewicht: ca. 8 KG, incl.
Befestigungssschrauben / Klammern /
Dachhaken
€ 149,00
zzgl. 65 € Versand
Die
Dachschienen
-
Unterkonstruktion
gibt
es
für
1
Solarmodul
(2
Montageschienen
in
ca.
1,25
mtr
Länge)
und
auch
jeweils
für
2
Solarmodule
und
können
beliebig
erweitert
werden.
(2
Montageschienen
in
2,40
mtr Länge).
Wie werden Photovoltaikmodule auf dem Dach befestigt?
Bei der Aufdachmontage werden die PV Solarmodule auf einem Metallrahmen (auch Befestigungssystem und
Aufständerung genannt / PV Unterkonstruktion) über den Dachziegeln montiert. Um diesen Metallrahmen auf
dem Dach zu fixieren, werden Dachhaken verwendet. Diese sind u-förmig und werden unter dem Dachziegel auf
dem Sparren verschraubt und an der Unterkante des Dachziegels nach außen geführt - komplette
Monatagesysteme für PV Module. Die Verlegung der Metallrahmen kann für die klassische vertikale Anbringung
der Solarmodule und auch für die horizontale Verlegung genutzt werden. Der Unterschied ist hier der Dachhaken
für die horizontale Verlegung. Unsere Widerrufsbelehrung finden Sie hier.
Montagesystem für 4 Solarmodule
Aluminum Profile: Material: 6005-T5
Länge: 4 x 2400mm, Geeignet für 4
Solarmodule von 1200 mm Breite bei einem
senkrechten Aufbau, Gewicht: ca. 16 KG, incl.
Befestigungssschrauben / Klammern /
Dachhaken
€ 249,00
zzgl. 85€ Versand
Montagesystem für 10 Solarmodule
Aluminum Profile: Material: 6005-T5
Länge: 10 x 2400mm, Geeignet für 10
Solarmodule von 1200 mm Breite bei einem
senkrechten Aufbau, Gewicht: ca. 40 KG, incl.
Befestigungssschrauben / Klammern /
Dachhaken
€ 599,00
zzgl. 115€ Versand
Montagesystem für 20 Solarmodule
Aluminum Profile: Material: 6005-T5
Länge: 20 x 2400mm, Geeignet für 20
Solarmodule von 1200 mm Breite bei einem
senkrechten Aufbau, Gewicht: ca. 80 KG, incl.
Befestigungssschrauben / Klammern /
Dachhaken
€ 990,00
zzgl. 155€ Versand
Sie benötigen eine größe oder auch einen individuelle Menge von den
PV-Montagesystemen?
Gerne können wir Ihnen auch ein Angebot ausarbeiten.
senden Sie uns eine Email an: info@solarvertrieb24.com

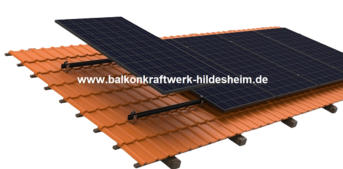

Photovoltaik Unterkonstruktion Befestigung auf Ziegeldach - Komplettset
Das Montagesystem der PV Unterkonstruktion kann auch für die horizontale (waagerechte) Verlegung
genutzt werde. Bitte dieses bei der Bestellung angeben
Die Dachschienen, Dachhaken und das Befestigungsmaterial können auch einzeln bestellt werden.
Alle
aufgeführten
Preise
sind
netto
Preise
zzgl.
0%
Mwst
(Privatpersonen
)
bzw.
zzgl.
19%
MwSt
(Unternehmen) und Versandkosten.
PV Montagesystem für Dachziegel / Ziegeldach / Schrägdach
